Impedancja zwarciowa przewodutransformatornazywane jest także napięciem impedancyjnym. W przemyśle transformatorowym definiuje się je w następujący sposób: Kiedy uzwojenie wtórne transformatora jest zwarte (stan ustalony), napięcie przyłożone, gdy uzwojenie pierwotne przepływa przez prąd znamionowy, nazywane jest napięciem impedancji Uz. Zwykle wyrażany jako procent napięcia znamionowego, to znaczy uz=(Uz/U1e)×100%. Kiedy transformator pracuje z pełnym obciążeniem, poziom impedancji zwarciowej ma pewien wpływ na poziom napięcia wyjściowego strony wtórnej. Mała impedancja zwarciowa oznacza mniejszy spadek napięcia; duża impedancja zwarciowa oznacza większy spadek napięcia. Gdy impedancja zwarciowa wynosi zero, transformator jest równoznaczny z uruchomieniem pod obciążeniem. Jest to możliwe tylko wtedy, gdy system jest szczególnie mały, a impedancja zwarciowa jest stosunkowo duża. W przypadku zwykłych transformatorów rozdzielczych bardziej odpowiednie jest, aby impedancja zwarcia mieściła się w zakresie znamionowego współczynnika transformacji napięcia wynoszącego 5%-10%.
Jeśli impedancja zwarciowa transformatora zostanie wybrana jako mała, gdy system zostanie zwarty, prąd zwarciowy będzie duży, a urządzenie zabezpieczające może zadziałać, ponieważ przekroczy swoją znamionową wartość nastawczą, odcinając transformator , co utrudnia przywrócenie zasilania sieci dystrybucyjnej. Dlatego bardzo istotny jest dobór odpowiedniej impedancji zwarciowej transformatora, aby nie tylko ograniczał prąd zwarciowy, ale także spełniał wymagania użytkownika dotyczące jakości zasilania.
Definicja napięcia impedancyjnego

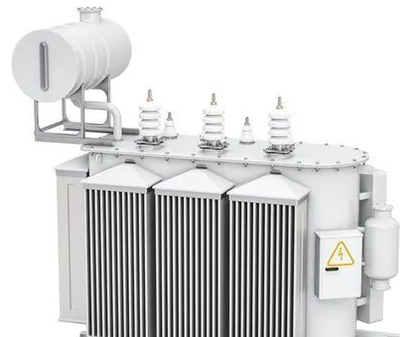

Transformers, myślę, że wielu moich znajomych je zna. Na tabliczce znamionowej transformatora znajduje się parametr zwany „napięciem impedancyjnym”, który zwykle jest wartością procentową pomiędzy 5-10. Chyba każdy to widział. Poniższy transformator nazywany jest również „impedancją zwarciową”. Obecna standardowa nazwa to także impedancja zwarcia, ale nadal wolę nazywać to napięciem impedancyjnym.
Napięcie impedancyjne jest parametrem transformatora wyrażonym w procentach. Zwiera uzwojenie wtórne transformatora, powodując powolny wzrost napięcia uzwojenia pierwotnego. Kiedy prąd zwarciowy uzwojenia wtórnego osiągnie prąd znamionowy, napięcie przyłożone do uzwojenia pierwotnego (napięcie zwarciowe) osiągnie napięcie znamionowe. Wyrażone jako wzór:
UK%=napięcie zwarciowe/napięcie znamionowe*100%.
Jest to uproszczony równoważny obwód transformatora. Rs to rezystancja wewnątrz transformatora, Xs to reaktancja wewnątrz transformatora, a Zs jest użyte na rysunku do przedstawienia impedancji całego transformatora. Z\\\'L jest równoważną impedancją przekształconą z impedancji strony obciążenia na stronę pierwotną.
Zgodnie ze znaczeniem napięcia impedancyjnego należy zewrzeć uzwojenie wtórne, czyli Z\\\\'L równe 0, a następnie powoli zwiększać ciśnienie uzwojenia pierwotnego, aż prąd po stronie wtórnej będzie równy do napięcia przy znamionowym prądzie po stronie wtórnej transformatora. wartość to wartość napięcia zwarciowego, której potrzebujemy. Wtedy łatwo jest poznać wartość napięcia impedancji zgodnie z wcześniejszymi obliczeniami.
