Cewka stalowa DX52D+ZM to wyrób ze stali powlekanej cynkiem-aluminium-magnezu, wytwarzany wedługEN 10346standardy. Łączy w sobie dużą plastycznośćPodłoże stalowe DX52D-formowane na zimnoz zaawansowanymPowłoka ZM (cynk-magnez-aluminium)., oferując doskonałą odporność na korozję i wydajność przetwarzania.
Aluminiowa-magnezowa-stal ocynkowana to nowy rodzaj powlekanej blachy stalowej-o wysokiej odporności na korozję, której kompozycja powłokowa składa się z cynku jako głównego podłoża w połączeniu z aluminium (około 11%), magnezem (około 3%) i śladową ilością krzemu. Dodanie do niej Al, Mg i Si, złożone działanie tych dodanych pierwiastków poprawia odporność na korozję. W porównaniu z blachą stalową cynkowaną ogniowo i Cynkowana ogniowo blacha ze stali stopowej zawierającej 5% aluminium, ma mniejszą przyczepność, ale taką samą odporność na korozję. Ponadto może być stosowany zamiast stali nierdzewnej lub blachy aluminiowej ze względu na doskonałą odporność na czerwoną rdzę.
Stopień: DX52D+ZM
Jakość stali DX52D+ZM: Jakość rysunku
Wykończenie powłoką stalową DX52D+ZM:
N (normalny połysk), M (zminimalizowany połysk), R (zwykła powłoka ze stopu cynku-magnezu)
Stal DX52D+ZM Jakość powierzchni zwojów/taśmy/blachy:
A (powierzchnia powlekana), B (powierzchnia ulepszona), C (powierzchnia najlepszej jakości)
Obróbka powierzchni
Stal DX52D+ZM Obróbka powierzchni zwojów/taśmy/blachy:
C (Pasywacja chemiczna), O (olejowanie), CO (Pasywacja chemiczna i olejowanie), S (Uszczelki), P (Fosforanowanie), U (Nieobrobione)
stal DX52D+ZM Masa do powlekania kręgów/taśm/blach: ZM060, ZM070, ZM080, ZM090, ZM100, ZM120, ZM130, ZM140, ZM150, (ZM160), (ZM175), (ZM200), (ZM250), (ZM300), (ZM310), (ZM350), (ZM430),
Stal DX52D+ZM Powłoka zwojów/taśmy/blachy: Stop cynku-magnezu (ZM): nakładanie powłoki cynku-magnezu poprzez zanurzenie przygotowanej taśmy w kąpieli stopionego cynku-aluminium-magnezu.
Stal EN10346 DX52D+ZM odpowiedni rozmiar: Grubość 0,3 mm-3,0 mm

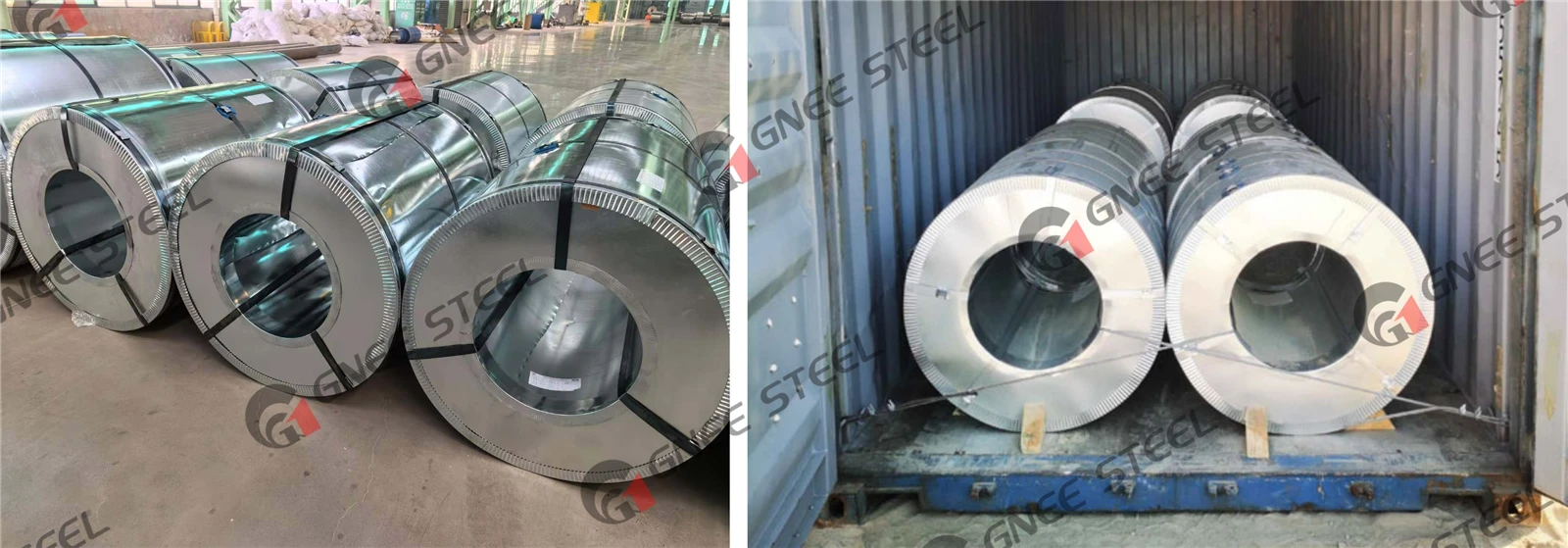

Pakowanie i wysyłka
Skład chemiczny stali DX52D+ZM % mas. max
Stopień | Nr materiału | C | Si | Mn | P | S | Ti |
| DX52D+ZM | 1.0350+ZM | 0.12 | 0.50 | 0.60 | 0.10 | 0.045 | 0.30 |
Stal DX52D+ZM Właściwości mechaniczne
Stopień | Nr materiału | R90 min | N90 min | Granica plastyczności MPa | Wytrzymałość na rozciąganie MPa | Wydłużenie A80 min |
| DX52D+ZM | 1.0350+ZM | - | - | 140-300 | 270-420 | 26 |
DX52D+ZM kontra DX51D+Z
| Nieruchomość | DX52D+ZM | DX51D+Z (stal ocynkowana) |
| Typ powłoki | Cynk-Aluminium-Magnez | Cynk |
| Odporność na korozję | Doskonały | Standard |
| Przecięcie-Ochrona krawędzi | Efekt samoleczenia | Ograniczony |
| Żywotność usługi | Dłużej | Krótszy |
| Występy na świeżym powietrzu | Znakomity | Umiarkowany |
| Koszt początkowy | Nieco wyższe | Niżej |
Klasyfikacja produktu
| Typ | Zawartość aluminium | Główna charakterystyka |
| Niska-Al Zn-Al-Mg | 1%-3.5% | Zwiększona odporność na korozję dzięki-cynkowaniu ogniowemu |
| Średni-Al Zn-Al-Mg | 5%-11% | Zrównoważona odporność na korozję i urabialność, np. Zn-11%Al-3%Mg |
| Wysoka-Al Zn-Al-Mg | ~55% | Zwiększona odporność na korozję dzięki-galwanizacji ogniowej |
Wspólne stopnie i standardy
| Wspólne stopnie i standardy | ||
| Stopień | Standard | Charakterystyka i zastosowania |
| DX51D+ZM | EN 10346 | Gatunek handlowy, do formowania ogólnego, do budownictwa i ogólnego użytku |
| DX52D+ZM | EN 10346 | Gatunek do ciągnienia, do średnich wymagań w zakresie formowania |
| DX53D+ZM | EN 10346 | Gatunek do głębokiego tłoczenia, do skomplikowanych formowań |
| DX54D+ZM | EN 10346 | Stopień wyjątkowo głębokiego tłoczenia |
| S250GD+ZM | EN 10346 | Gatunek konstrukcyjny, granica plastyczności 250 MPa |
| S350GD+ZM | EN 10346 | Gatunek konstrukcyjny, granica plastyczności 350 MPa |
| S550GD+ZM | EN 10346 | Gatunek konstrukcyjny o wysokiej-wytrzymałości, granica plastyczności 550 MPa |
| DC51D+ZM | Stal niskowęglowa, do urządzeń i ogólnej produkcji | |
Uzyskaj arkusz specyfikacji stali powlekanej Zn-Al-Mg
Specyfikacje powłok
| Specyfikacje powłok | ||
| Oznaczenie powłoki | (g/m²) Gramatura powłoki (obie strony) | Typowe zastosowania |
| ZM60 | 60 | Ogólne zastosowanie w pomieszczeniach zamkniętych |
| ZM90 | 90 | Przemysł lekki, urządzenia |
| ZM120 | 120 | Budownictwo, zastosowanie ogólne |
| ZM150 | 150 | Budownictwo, konstrukcje zewnętrzne |
| ZM180 | 180 | Środowiska silnie korozyjne |
| ZM200 | 200 | Trudne warunki, obszary przybrzeżne/przemysłowe |
| ZM275 | 275 | Środowiska o dużej korozji |
| ZM350 | 350 | Specjalne wymagania dotyczące dużej korozji |

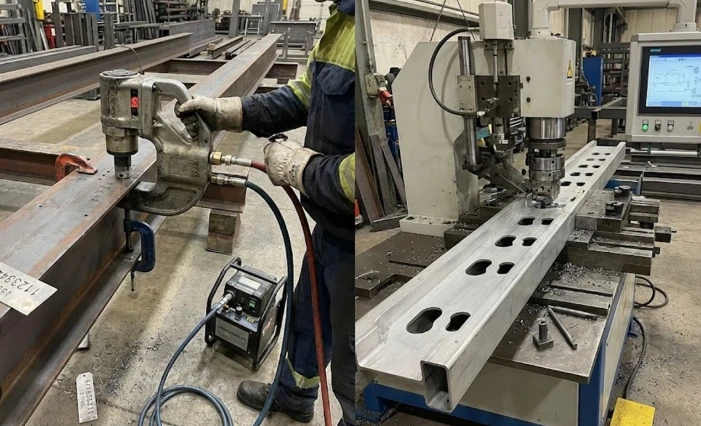

Nasze możliwości przetwarzania
Na STAL GNE, dostarczamy nie tylkoCewki stalowe DX52D+ZMale także świadczą-usługi produkcyjne o wartości dodanej do zastosowań w zakresie montażu paneli słonecznych.
Dzięki rozległemu doświadczeniu w obróbce stali powlekanej cynkiem-aluminium-magnezu możemy wyprodukować niestandardowe komponenty do montażu modułów fotowoltaicznych zgodnie z rysunkami klienta i wymaganiami projektu.
- Cięcie
- Przytnij-na-długość
- Wbijanie
- Formowanie rolkowe
- Pochylenie się
- Cechowanie
- Montaż spawalniczy
- Obróbka powierzchni i pakowanie
Usługi te pomagają klientom zmniejszyć złożoność zakupów i skrócić czas realizacji produkcji.
Dlaczego wybrać ZM-Stal powlekana do systemów montażu solarnego?
1. Dłuższa żywotność
Powłoka cynkowo-aluminiowa-magnezowa zapewnia doskonałą ochronę przed korozją, dzięki czemu nadaje się do stosowania w trudnych warunkach zewnętrznych i na obszarach przybrzeżnych.
2. Niższe koszty utrzymania
Efekt-samonaprawy krawędzi ciętych pomaga ograniczyć powstawanie rdzy i minimalizuje wymagania konserwacyjne w całym cyklu życia projektu.
3. Ekonomiczne-rozwiązanie
W porównaniu z tradycyjnymi-konstrukcjami cynkowanymi ogniowo, systemy montażu solarnego z powłoką ZM- mogą osiągnąć podobną lub nawet lepszą odporność na korozję, jednocześnie zmniejszając ogólne koszty produkcji i instalacji.
5. Szybsza dostawa projektu
Pozyskując zarówno surowce, jak i gotowe elementy montażowe od jednego dostawcy, klienci mogą uprościć swój łańcuch dostaw i przyspieszyć realizację projektu.
Nasze kwalifikacje
Nasi Klienci
Często zadawane pytania
1. Co oznacza DX52D+ZM?
DX52D odnosi się do gatunku stali-formującego się na zimno, natomiast ZM oznacza metaliczną powłokę cynkowo-aluminiową-magnezową nałożoną na powierzchnię stali.
2. Czy DX52D+ZM jest lepszy od stali ocynkowanej?
W większości zastosowań zewnętrznych DX52D+ZM zapewnia znacznie lepszą odporność na korozję i-ochronę krawędzi przeciętych niż konwencjonalna stal ocynkowana.
3. Czy DX52D+ZM można stosować w konstrukcjach do montażu paneli fotowoltaicznych?
Tak. DX52D+ZM jest szeroko stosowany w systemach montażu fotowoltaicznego ze względu na jego doskonałą trwałość i długą żywotność w środowiskach zewnętrznych.
4. Jakie gramatury powłok są dostępne dla DX52D+ZM?
Typowe gramatury powłok obejmują ZM90, ZM120, ZM150, ZM200, ZM250 i ZM310.
5. Czy DX52D+ZM ma właściwości-samoleczenia?
Tak. Powłoka zawierająca-magnez tworzy warstwę ochronną na przecięciach i zarysowaniach, pomagając ograniczyć rozwój korozji.
